Токарный станок с ЧПУ GHL20

Для станков типа gang type используется горизонтальная литая станина стабилизированная и шлифованная, обеспечивающая повышенную жёсткость и надёжность конструкции.

Данное решение характерно высокой прочностью, теплостойкостью и виброгашением.

Как следствие, при обработке достигается высокая точность, качество и производительность.

В сочетании с линейным резцедержателем, обеспечивается наилучшая эргономика.

Линейные направляющие, с трапециевидной формой профиля (ласточкин хвост), обладают хорошей износостойкостью, позволяющей обеспечить долгосрочную работоспособность и сохранение точности в течение требуемого периода эксплуатации, а малая величина коэффициента трения гарантирует стабильность размеров во времени от действия внутренних напряжений и стойкость к тепловым нагрузкам, воздействию влаги, масел, слабых кислот и щелочей, обеспечивает необходимую жёсткость и точность.

По осям X и Z установленны сверхтонкие ШВП THK, которые обеспечивают плавную работу, малую вибрация и быстрое перемещение.

Точность позиционирования составляет до 0,003 мм., точность повторного позиционирования до 0,002 мм.

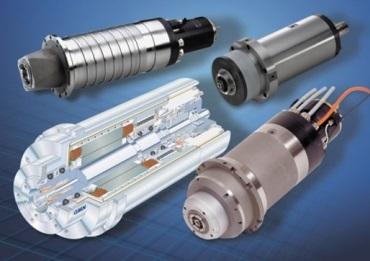

В данном станке применяется шпиндель с ременным приводом, разработанный немецким предстаительством компании Kuroda Jena Tec UK Ltd. изготавливаемый непосредственно компанией KEMT.

В таком исполнении шпиндель - это сверхточные радиальные шарикоподшипники, большая скорость изменения частоты вращения сервопривода с максимальной скоростью 6000 об/мин, при этом биение находится в пределах 0,001.

Конструкция шпинделя позволяет обеспечить высокий уровень стабильности, точности и производительности обработки.

Линейная система рассчитана на 8 позиций, что позволяет использовать достаточно количество стандартных инструментов.

Эргономичность исполнения позволяет получать минимальное время смены инструмента его и, как следствие, сократить вспомогательное время обработки.

Быстрая индексация благодаря сервоприводу обеспечивает минимальное время простоя и повышает производительность в целом.

Система обладает достаточной жёсткостью, для выполнения обработки на максимальных оборотах.

Используемая в данном станке конфигурация позволяет:

• получать равномерное и однородное покрытие, даже при изменении рабочих условий
• сниженный расход смазки
• сокращенное время простоя
• повышенную безопасность труда
• автоматизированное управление исключает возникновение конденсации и утечек, которые вызывают проблемы, связанные с качеством

ЧПУ серии 0i M-TD — это идеальное решение базового уровня для управления несколькими операциями. Система ЧПУ готова к использованию, включает оборудование последнего поколения и полный пакет стандартного программного обеспечения. Для увеличения производительности в более узких сферах применения можно использовать легко настраиваемые дополнительные функции. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Кроме этого, она оснащена функциями и средствами, характерными для высокопроизводительных систем.

• до 11 осей, 4 оси шпинделя, 2 траектории перемещения;
• до двух дополнительных траекторий перемещения загрузчика
• одновременная обработка 4 осями или в комбинации осей 3+2;
• готовность к использованию, интегрированный пакет программного обеспечения;
• лучшее соотношение производительности и стоимости;
• встроенная функция FANUC Dual Check Safety;
• возможности программирования на производстве с помощью MANUAL GUIDE i;
• дополнительные функции для облегчения индивидуальной настройки;
• встроенный высокоскоростной ПКС.
